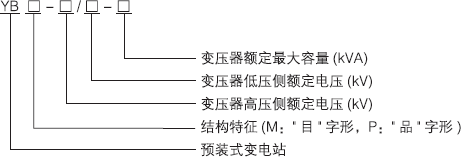

• JB/T10217-2000 組合式變壓器
• GB1094.1～2-1996 電力變壓器
• GB3804-1990 3～63kV 交流高壓負荷開關
• GB7251.1-1997 低壓成套設備和控制設備第一部分分型式試驗和部分型式試驗成套設備

使用環境條件

• 海拔高度：≤ 2000m( 超過此范圍另行設計)；
• 環境溫度范圍為：-40℃ ~+40℃；
• 相對濕度：日平均值不大于100%，月平均值不大于90%；
• 地震裂度：8° ( 中國12 級度標準)；
• 戶外風速：不大于50m/s，風壓100kgF/m2；
• 耐污等級：Ⅳ級污穢地區；
• 安裝場所：戶外、安裝在無火災、爆炸危險、無導電塵埃、化學腐蝕性氣體的場所；
• 覆冰厚度：10mm。

結構特點

該系列產品箱體結構為前后兩部分，前面為高低壓操作間隔，高壓間隔內包括高壓端子、負荷開關，無載調壓分接開關、插入式熔斷器、壓力釋放閥、 油溫計、油位計、放油閥。低壓間隔內包括低壓端子，后部為注油箱體及散熱片，變壓器繞組和鐵芯，高壓負荷開關及保護用熔斷器都在儲油箱中。 風力變的箱體采用雙層門密封結構，通風口沒有防塵裝置，能有效防止沙塵、雨雪對風力變的侵擾，防護等級達到IP54。

性能特點

• 體積小、結構緊湊、僅為國內同容量箱變的1/3 左右；
• 全密封、全絕緣、需絕緣距離、可靠保證人身安全；
• 變壓器采用優質硅鋼片材料，經電磁優化設計后，其空載損耗和負載損耗均比同類產品低，最大限度地保證了風能的充分利用；
• 安全、高壓部分采用負荷開關+ 熔斷器組合電器，可以快速可靠地保護變壓器，低壓部分可采用斷路器或用刀熔開關作為主開關，配置小容量變壓 器提供箱變和風塔的0.4kV 照明及檢修用電；
• 耐高溫，過負荷運行能力強。

變壓器特性及性能表

名稱	單位	參數值
型式		三相、雙繞阻、油浸自冷、低損耗、全密封免維護
最高工作電壓	kV	40.5
額定頻率	Hz	50
額定容量	kVA	80-2500
電壓比	kV	38.5±2*2.5%/0.69
聯接組別		D,yn11
阻抗電壓		4.5%-6.5%
調壓方式		無勵磁分接開關
變壓器油		克拉瑪依45# 油45#
額定短時工頻耐受電壓	kV	85kV/1min
雷電沖擊耐受電壓峰值	kV	215
冷卻方式		ONAN
外殼防護等級		油箱IP68，箱體IP54
溫升	K	線圈：63K，頂層油：53K
空載電流	%	0.6%
噪音水平	dB	不大于50dB

高壓器負荷開關性能表

名稱	單位	保證值
型號		BYF1-40.5/630
電壓等級	kV	40.5
最大相對相電壓	kV	40.5
最大相對地電壓	kV	23.4
額定短時工頻耐受電壓	kV	95kV/1min
雷電沖擊耐受電壓峰值	kV	200
額定電流	A	630
短時耐受電流( 有效值-10 周波)		20kV/2s
額定開斷能力	A	630
主回路電阻	μΩ	不大于150
機械壽命	T	不小于20000

高壓熔斷器性能表

名稱	單位	保證值
型號		STR20-40.5
額定電壓	kV	40.5
額定電流	A	100
額定頻率	Hz	50
額定開斷能力	kA	40
熔絲額定電流	A	20-63A 可選

高壓避雷器性能表

名稱	單位	保證值
型號		HY5WZ-51/134
額定電壓	kV	51
持續運行電壓	kV	40.8
直流參考電壓	kV	73
0.75U1mo 下的泄露電流	μA	不大于30
8/20μS 標稱放電電流下殘壓	kV	不大于134
2000μS 方波電流( 幅值)	A	不小于400
4/10μS 大電流沖擊耐受電流(kV)	kV	不小于65
1.05UC 下的局部放電量		小于14PC

典型方案示意圖
