• GB/T 17211-1998 《干式電力變壓器負載導則》
• IEC 60076-11：2004 《干式電力變壓器》
• GB 1094. 11-2007 《干式電力變壓器》
• GB/T 10228-2008 《干式電力變壓器技術參數和要求》

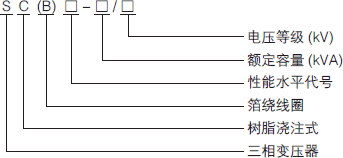

SG(B)9、10-100~2500/10、20

結構特點

• 獨特的絕緣結構，采用H 級高強度絕緣筒和墊塊，永不變形；
• 高、低壓線圈用NOMEX 紙包扁銅線和進口銅箔，并經VPI 真空加壓設備多次浸漬特殊配方的H 級絕緣漆，多次烘焙固化。高壓線圈采用機械強度 高，散熱條件好的連續式結構；
• 引出線端子固定在繞組上部，分接頭在繞組中部，低壓引線端子為板式導電排，并采用氬弧焊接；
• 鐵心采用進口優質冷軋晶粒取向硅鋼片疊裝而成，45°全斜接縫結構，繞組與鐵心間采用彈性固定裝置，使變壓器具有較低的空載損耗和噪音；
• 鐵心表面經特殊工藝處理。鐵心由拉螺桿適度夾緊，上、下夾件由拉板連接并與底座固定為一體，繞組通過彈性墊塊固定，緩沖結構可減輕繞組的 震動程度和降低噪音。

性能特點

• 散熱條件好，熱壽命長，超銘牌運行能力強，在120% 額定容量下長期超銘牌運行， IP45 條件下無強迫風冷，可長期滿負荷運行；
• 極高的安全及阻燃性能，在800℃的高溫長時燃燒下無煙霧產生；
• 極強的抗熱沖擊能力( 可以在-50℃下立即加滿負荷)；
• 百分百防水密封性，優異的防水性，防潮性；
• 獨特的線圈結構和強場計算，使產品幾乎無局放產生；
• 損耗低，節能效果顯著；
• 壽命期后可以輕易將絕緣材料和銅線分離回收利用，不污染環境。

正常使用條件

• 最高氣溫：+40℃
• 最高日平均氣溫：+30℃
• 最高年平均氣溫：+20℃
• 最低氣溫：-5℃ ( 適用于戶內式變壓器)
• 最低氣溫：-30℃ ( 適用于戶外式變壓器)
• 海拔高度：≤ 1000m

SG(B)9/10 系列浸漬式H 級絕緣變壓器技術參數

額定容量(kVA)	電壓組合			聯接組標號	空載耗損 (W)	不同的絕緣耐熱等級下的負載損耗 F(120℃)	空載電流 (%)	短路抗阻 (%)
	高壓 (kV)	高壓分接范圍(%)	低壓 (kV)
100	6 6.3 6.6 10 10.5 11	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	450	1780	1.8	4
125					530	2100	1.6
160					610	2410	1.6
200					700	2870	1.4
250					810	3120	1.4
315					990	3930	1.2
400					1100	4520	1.2
500					1310	5530	1.2
630					1510	6660	1.0
630					1460	6750	1.0	6
800					1710	7880	1.0
1000					1990	9210	1.0
1250					2350	10980	1.0
1600					2760	13270	1.0
2000					3400	16370	0.8
2500					4000	19460	0.8
1600					2760	14660	1.0	8
2000					3400	18000	0.8
2500					4000	21400	0.8

SG(B)10/10 系列浸漬式H 級絕緣變壓器技術參數

額定容量(kVA)	電壓組合			聯接組標號	空載耗損 (W)	不同的絕緣耐熱等級下的負載損耗 F(120℃)	空載電流 (%)	短路抗阻 (%)
	高壓 (kV)	高壓分接范圍(%)	低壓 (kV)
100	20 22 24 3 3 3	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	405	1690	1.8	4
125					475	1995	1.6
160					550	2290	1.6
200					630	2725	1.4
250					730	2965	1.4
315					890	3735	1.2
400					990	4295	1.2
500					1180	5255	1.2
630					1360	6330	1.0
630					1315	6415	1.0	6
800					1540	7485	1.0
1000					1790	8750	1.0
1250					2115	10430	1.0
1600					2485	12605	1.0
2000					3060	15550	0.8
2500					3600	18490	0.8
1600					2485	13930	1.0	8
2000					3060	17100	0.8
2500					3600	20330	0.8

SG(B)10/20 系列浸漬式H 級絕緣變壓器技術參數

額定容量(kVA)	電壓組合			聯接組標號	空載耗損 (W)	不同的絕緣耐熱等級下的負載損耗 F(120℃)	空載電流 (%)	短路抗阻 (%)
	高壓 (kV)	高壓分接范圍(%)	低壓 (kV)
315	20	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	0.960	4.345	0.7	6
400					1.140	5.160	0.6
500					1.330	6.165	0.6
630					1.510	7.275	0.5
800					1.730	8.795	0.5
1000					2.040	10.410	0.5
1250					2.360	12.285	0.5
1600					2.760	14.755	0.5
2000					3.200	17.420	0.5
2500					3.820	20.620	0.4
3150					4.300	25.265	0.4	7

SG(B) 系列本體外形、安裝示意圖


SG(B) 系列外殼外形、安裝示意圖
